您的位置：首頁>閥門>焊接球閥

閥門PRODUCTS

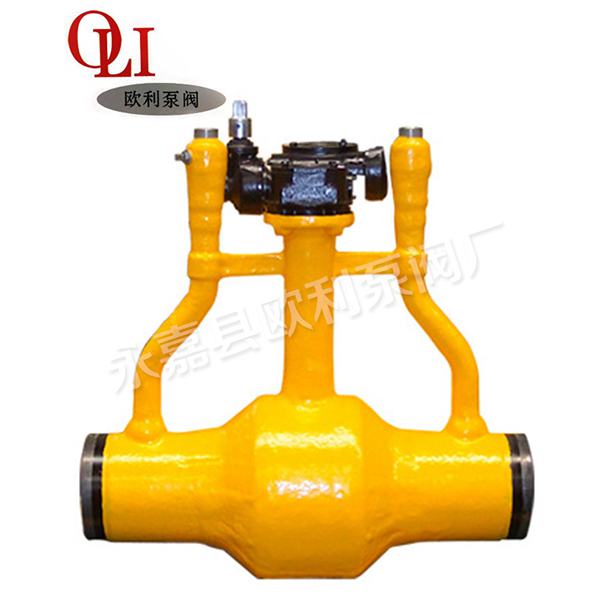

焊接球閥

發布日期：2014-11-30    點擊數： 焊接球閥

用途和性能：焊接球閥采用 標準的平臺設計，無需連接支架和軸套，使執行器安裝變簡單

閥桿防泄漏設計

1、閥桿采用防吹出設計

2、一階段密封，錐形的閥桿密封墊 地防止介質在閥桿旋轉過程中的滲漏，并且在異常升壓狀態下，亦能 防止?jié)B漏

3、第二階段密封，一組V形組合填料在被壓縮后往兩旁擴張，從而防止了滲漏

4、釋放碟形彈簧的預緊力,自動補償填料和閥桿密封墊的磨損

5、使用閥桿螺母壓緊全部的閥桿密封系統，防止泄漏

6、止退墊固定閥桿螺母，防止其松開

手動鎖定設計

開關鎖定在必須保持閥門現有的位置時防止意外被誤操作的風險。球閥的平臺和手柄帶有鎖孔，用掛鎖將閥在關閉位或開啟位鎖定。

焊接球閥主要零件材料:

型號

公稱壓力

試驗壓力

工作溫度（℃）

適用介質

強度（水）Mpa

密封（水）空氣（Mpa）

低壓密封（空氣）Mpa

Q41F-16C

1.6

2.4

1.8

0.6

≤150

硝—酸類

Q41F-25C

2.5

3.8

2.8

0.6

≤150

硝—酸類

Q41F-40C

4.0

6.0

4.4

0.6

≤150

硝—酸類


零件名稱

材料

Q41F-16C-25C-40C

Q41F-16R-25P-40R

閥體

WCB/304

鉻鎳鉬鈦鋼

球體

閥桿

焊接球閥主要外形尺寸和連接尺寸:

型號

公稱通徑DN

尺寸

L

D

D1

D2

H

b-f

Z-Φd

Do

Q41F-16C

15

130

95

65

45

60

14-2

4-14

108

20

140

105

75

55

64

14-2

4-14

120

25

150

115

85

65

90

16-2

4-14

165

32

165

135

100

78

105

16-2

4-18

180

40

180

145

110

85

150

16-3

4-18

240

50

200

160

125

100

190

16-3

4-18

240

65

220

180

145

120

195

18-3

4-18

320

80

250

195

160

135

215

20-3

8-18

350

100

280

215

180

155

250

20-3

8-18

400

125

320

245

210

185

280

22-3

8-18

500

150

360

280

240

210

320

24-3

8-23

600

200

400

335

295

265

370

26-3

12-23

800

Q41F-25C

40

180

145

110

85

160

16-3

4-18

240

50

200

160

125

100

205

20-3

4-18

270

65

220

180

145

120

215

22-3

8-18

350

80

250

195

160

135

230

22-3

8-18

400

100

280

230

190

160

270

24-3

8-23

500

125

320

270

220

188

300

28-3

8-25

600

150

360

300

250

218

340

30-3

8-25

900

200

400

360

310

278

400

34-3

12-25

1100

Q41F-40C

15

130

95

65

45

60

16-2

4-14

40

20

140

105

75

55

65

16-2

4-14

51

25

150

115

85

65

90

18-2

4-14

58

32

180

135

100

78

105

18-3

4-18

66

40

200

145

110

85

170

18-3

4-18

76

50

220

160

125

100

230

20-3

4-18

88

65

250

180

145

120

250

22-3

8-18

110

80

280

195

160

135

250

22-3

8-18

121

100

320

230

190

160

295

24-3

8-23

150

125

400

270

220

188

330

28-3

8-25

176

150

400

300

250

218

375

30-3

8-25

204

200

550

375

320

282

440

38-3

12-30

260
